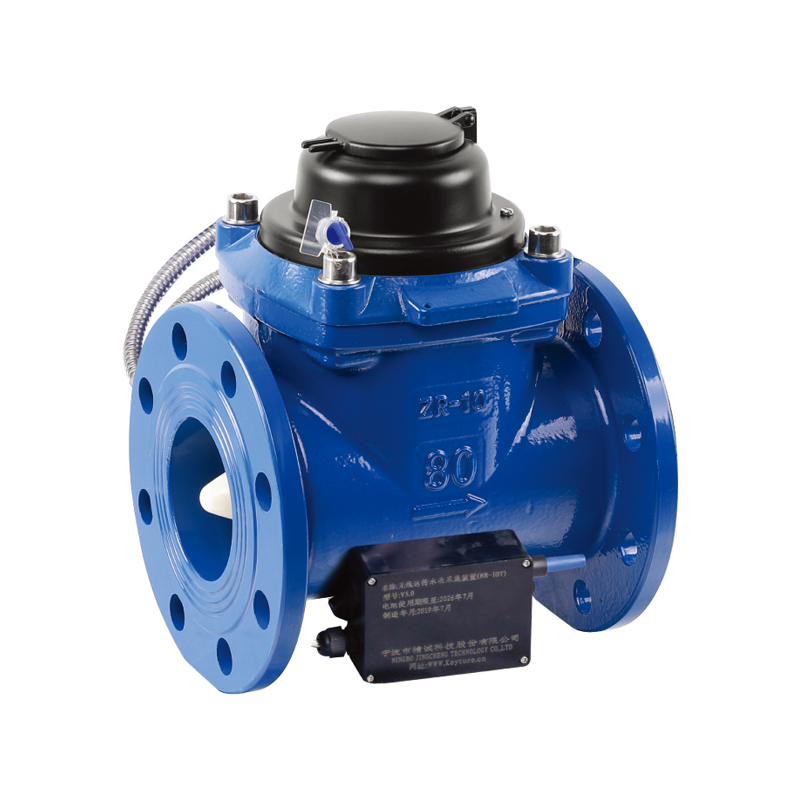

KM06-06
A entrada de água/saída do medidor de água precisa da seção de tubo reto U10, D5, mecanismo interno-técnico, fácil de remover o mecanismo do corpo para facilitar a inspeção, sem necessidade de desmontar o medidor do tubo.
Descrição
1. Aplicação
Medindo, memorizando e exibindo o volume de água fria (quente) que passa pelo oleoduto.
2. Recurso
● Capacidade de fluxo grande e pequena pressão perdida.

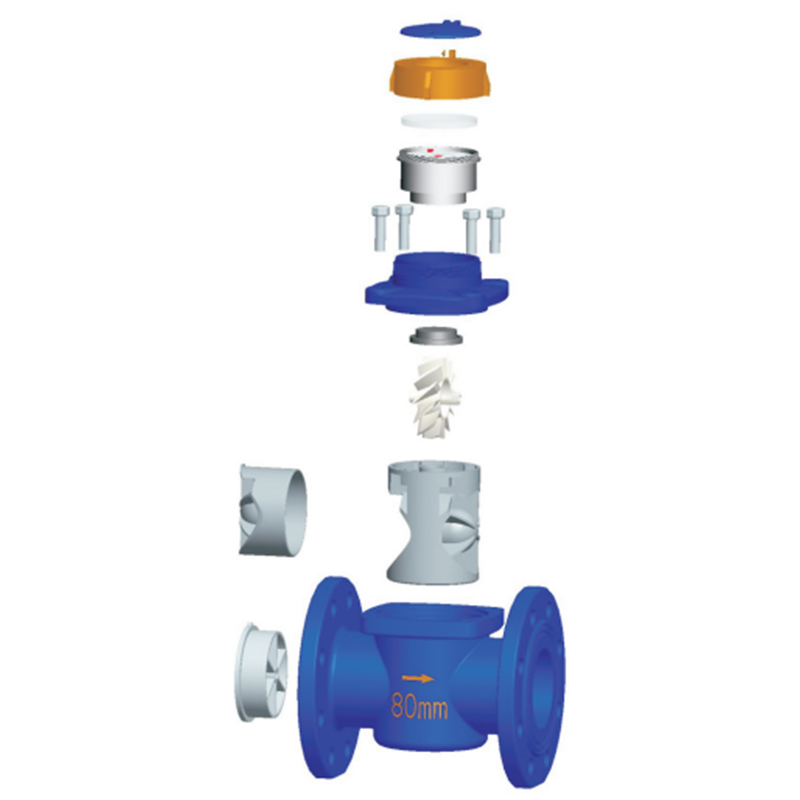

● O filtro de aço inoxidável embutido e anti-poluição pode economizar o custo de instalação. O mecanismo de medição pode ser removível do corpo para verificar a manutenção e a substituição.
● Materiais selecionados de alta qualidade para características constantes e confiáveis.
● O registro selado a vácuo garante que o mostrador impedido de neblina e continue lendo claro em serviço de longo prazo
3. Dados técnicos principais
GRADE DE TEMPERATURA DO METRO DE ÁGUA: T30, T50, T70, T90
Grau de pressão: MAP10
Grau de perda de pressão: △ p63
Grau de perturbação a montante: U10
Grau de perturbação a jusante: D5

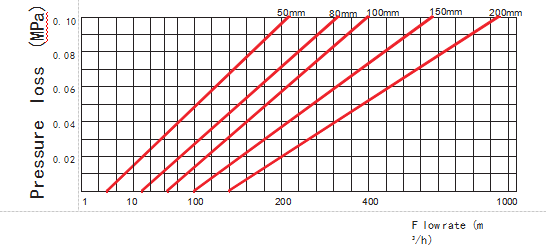

4. Curva de perda de cabeça

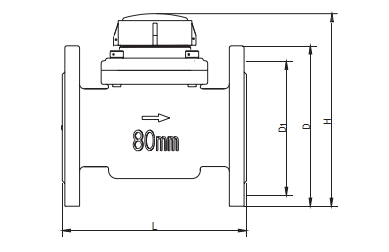

5. Dimensão de instalação
| Diâmetro mm | L | D | D1 | H | Flange de conexão | Peso |
| mm | Dxn | kg | ||||
| 40 | 200 | Φ150 |
| 206 | 4*φ19 |
|
| 50 | 200 | Φ165 | Φ125 | 210 | 4*φ19 | 15 |
| 65 | 200 | Φ185 | Φ145 | 218 | 4*φ19 |
|
| 80 | 225 | Φ200 | Φ160 | 280 | 4/8*φ19 | 17.5 |
| 100 | 250 | Φ220 | Φ180 | 290 | 8*φ19 | 20 |
| 125 | 250 | Φ250 |
| 310 | 8*φ19 |
|
| 150 | 300 | Φ285 | Φ240 | 320 | 8*φ23 | 33 |
| 200 | 350 | Φ340 | Φ295 | 364 | 8/12*φ23 | 45 |
| Datacomms | Corrente estática | Relatório | Frequência operacional | Potência transmitida | Receber sensibilidade |
| Lora | 20μA | Hall, interruptor de Reed | 470-510MHz | ≤20dbm | -136 1dbm |
| NB-LOT | 10μA | Hall, interruptor de Reed | B1, B2, B5, B8, NB-LOT | ≤23dbm | -131 1DBM |
