Descrição
1. Aplicação

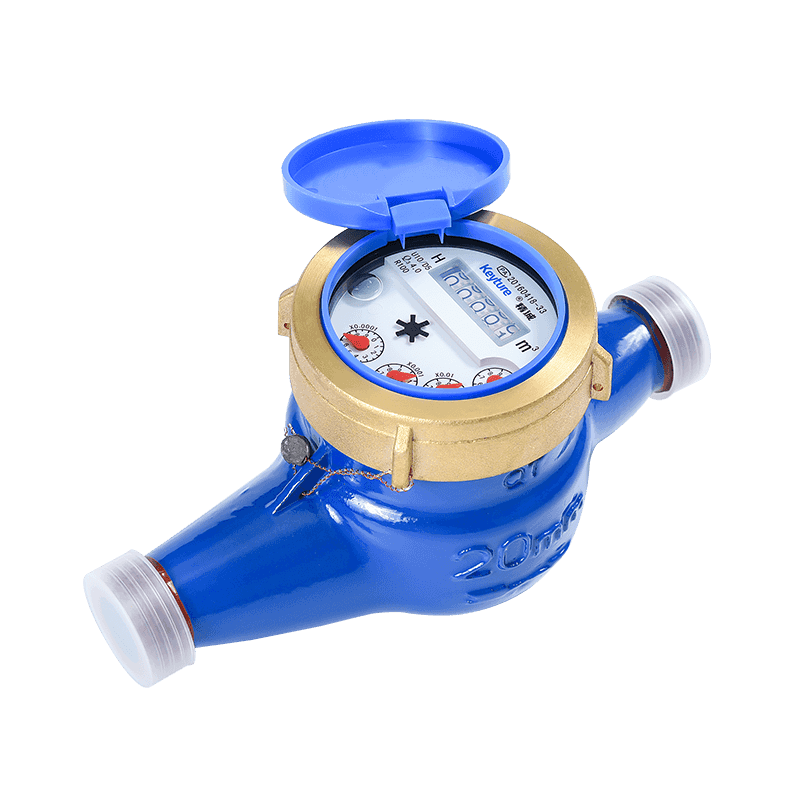

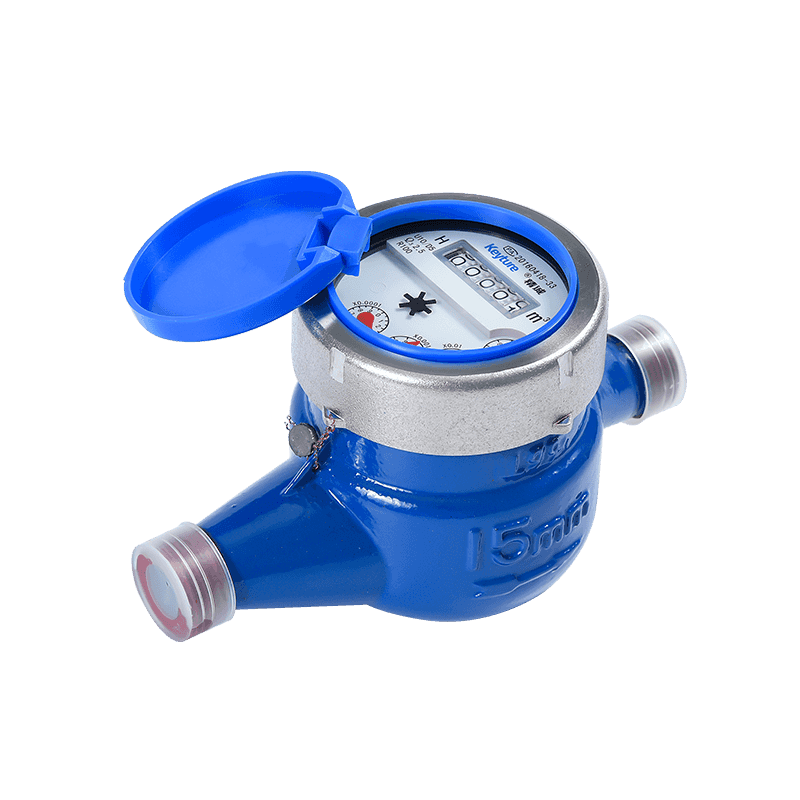

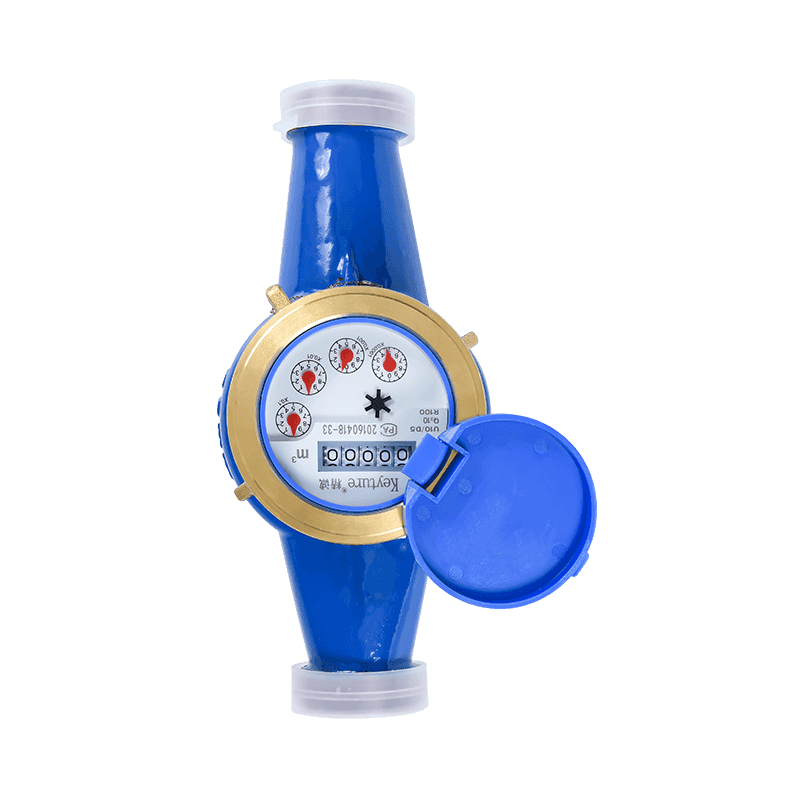

Usado para unidades domésticas ou residenciais para medir, memorizar e exibir o volume de água fria que flui através do oleoduto. Adote o tipo de jato múltiplo, o registro do tipo úmido, a alta sensibilidade, o mostrador selado à glicerina garante leitura clara de longo prazo, requisitos de alta qualidade da água.
2. Recursos
● Adote o tipo de jato múltiplo.
● Registro de tipo úmido, alta sensibilidade, mostrador selado à glicerina garante leitura clara de longo prazo, prova de violação.
● Material: latão, ferro, corpo de plástico para opção.
● A válvula não retorna está disponível.
● Não afetado por grão e partículas.
● Fornecido com vedação de chumbo e tampa à prova de poeira.
● Confirme ao ISO4064.
● Disponível para IP68.
3. Curva de perda de cabeça
4. Curva de erro de precisão
5. Dimensão de instalação
| Item no | LXS-15 | LXS-20 | LXS-25 | LXS-32 | LXS-40 | |
| L1 | mm | 260 | 295 | 345 | 350 | 375 |
| L | mm | 165 | 190 | 225 | 230 | 245 |
| H | mm | 110 | 110 | 115 | 115 | 115 |
| C | mm | 98 | 98 | 110 | 110 | 110 |
| Tópico de conexão | D (mm) | G3/4 " | G1 " | G1 1/4 " | G1 1/2 " | G2 " |
| D (mm) | R1/2 | R3/4 | R1 | R1 1/4 | R1 1/2 | |
| Peso | com sindicatos (kg) |
|
|
|
|
|
| sem sindicatos (kg) | 1.2 | 1.4 | 1.8 | 2 | 2.5 | |
6. Dados técnicos principais
| Número do modelo | LXS-15 | LXS-20 | LXS-25 | LXS-32 | LXS-40 | ||||||||||
| Diâmetro nominal (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Razão Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Taxa de fluxo de sobrecarga (Q4) [M³/H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Taxa de fluxo permanente (Q3) [M³/H] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Taxa de fluxo de transição (Q2) [M³/H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Taxa de fluxo mínima (Q1) [M³/H] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Classe de precisão | 2 | ||||||||||||||
| Erro máximo permitido para a zona de vazão mais baixa (MPEι) | ± 5% | ||||||||||||||
| Erro máximo permitido para a zona de vazão superior (MPEμ) | ± 2% para água com temperatura ≤30 ℃ | ||||||||||||||
| Classe de temperatura | T30, T50 | ||||||||||||||
| Classes de pressão da água | Mapa 16 | ||||||||||||||
| Classes de perda de pressão | △ P63 | ||||||||||||||
| Indicando intervalo [M³] | 99 999 | ||||||||||||||
| Resolução do dispositivo indicador [M³] | 0.00005 | ||||||||||||||
| Classes de sensibilidade ao perfil de fluxo | U10 D5 | ||||||||||||||
| Limitação de orientação | Horizontal | ||||||||||||||
