KM03-08
Múltiplos jato de teclado STS TECH
Controle de válvula remota sem fio de estilo seco Multi-Jet Classe pré-paga B (R80/R100) com coleta de dados intensiva
Aplicativo: O jato múltiplo é compatível com STS (especificação de transferência padrão), tipo de entrada de teclado,
Medidor de água de pré-pagamento controlado por válvula eletrônica. Este tipo de medidor é proteção IP67 contra poeira e inundação
e pode sobreviver em um ambiente de servidor. O medidor base foi fornecido e comprovado por milhões de conexões de serviço para medição de consumo confiável e econômica. Operando com a CIU, o medidor pode reduzir muito o violino.
Descrição
1. Recursos

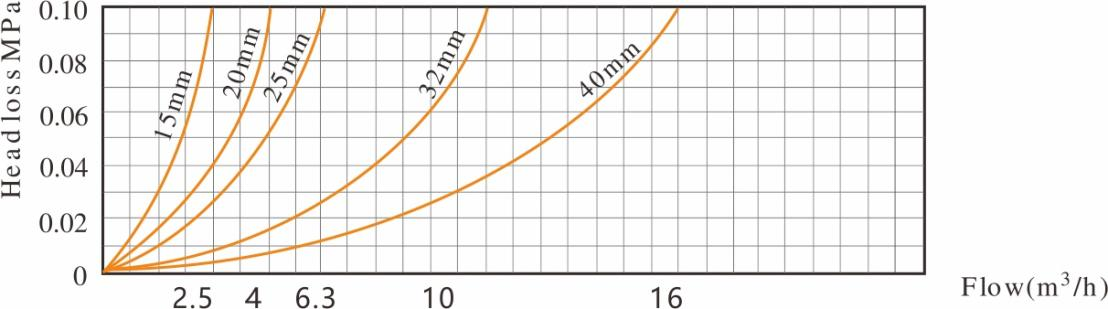

2. Curva de perda de cabeça
3. Curva de erro de precisão
4. Dimensão de instalação
Item no | 15 | 20 | 25 | 32 | 40 | 50 | |
1/2 " | 3/4 ” | 1 ” | 1-1/4 " | 1-1/2 ” | 2 ” | ||
L1 | mm | 165 | 190 | 225 | 230 | 245 | 280 |
L | mm | 190 | 225 | 260 | 260 | 300 | 300 |
H | mm | 104 | 106 | 114 | 117 | 147 | 172 |
C | mm | 99 | 99 | 103 | 104 | 124 | 125 |
Tópico de conexão | D (mm) | G3/4B | G1b | G1-1/4B | G1-1/2B | G2B | G2-1/2B |
Flange |
5. Principais dados técnicos
Dn | Mm | 15 | 20 | 25 | 32 | 40 | 50 |
Tamanho | POLEGADA | 1/2 ” | 3/4 ” | 1 ” | 1-1/4 ” | 1-1/2 ” | 2 ” |
Q4 | M3/h | 3.125 | 5 | 7.875 | 12.5 | 20 | 30.25 |
Q3 | M3/h | 2.5 | 4 | 6.3 | 10 | 16 | 25 |
Q2 | M3/h | 0.04 | 0.064 | 0.1 | 0.16 | 0.32 | 0.5 |
Q1 | M3/h | 0.025 | 0.04 | 0.063 | 0.1 | 0.2 | 0.313 |
Razão ““ R ” Q3/Q1 | 100 | 100 | 100 | 100 | 80 | 80 | |
Pressão máxima | Bar | 16 | |||||
Pressão máxima de teste | Bar | 24 | |||||
Perda de pressão | Bar | 0,63 (como unidade completa) | |||||
Temperatura máxima | ° c | 50 | |||||
Temperatura de trabalho | ° c | 0-50 | |||||
Leitura máxima | M3 | 99999.9999 | |||||
Leitura mínima | M3 | 0.00005 | |||||
Altitude | M | 400-1400 acima do nível do mar | |||||
Umidade relativa máxima | % | 95% | |||||
Erro permitido máximo (MPE) | % | Q1 ≤ Q ≤ Q2 5% Q2 ≤ Q ≤ Q4 2% |
